사실, 파워서플라이의 커넥터는 같은 타입에 그냥 연결만 하시면됩니다. ;;;
그래도, 어려워 하시는 분이 계셔서 사진을 같이 올려드릴게요.

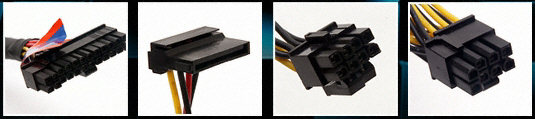

왼쪽부터 메인20+4PIN, S-ATA단자, 4+4PIN 보조전원, PCI-E 6+2PIN입니다.
(사진과 본인의 커넥터가 약간 틀릴수 있습니다. S-ATA같은경우 사진은 꺽인타입의 제품으로, 일반적인 것과 같은 기능이나, 케이블 연결이 조금 틀리게 보일수도 있고요. 4+4PIN의 경우 4PIN만 있는 경우도 있습니다. 6+2PIN의 경우 6PIN만 있는 경우도 있습니다.)
메인보드 쪽 연결단자들입니다. 연결이 않되는것을 억지로 하시면 탈나고요. 쏙 잘들어가는 방향이 있으니, 그쪽으로 연결..
PCI-E 6PIN을 넣는 부분입니다. VGA에 따라서 6+2PIN 또는 6PIN이 2개가 들어가는 제품도 있습니다.

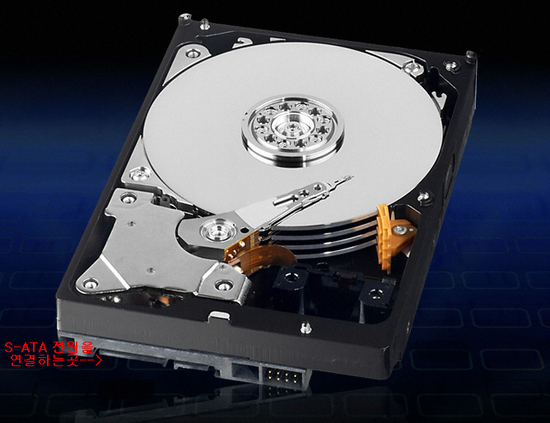

HDD 와 ODD등의 연결 커넥터 부분입니다. 요즘의 경우 ODD도 대부분 S-ATA타입으로 되어 있습니다. ODD(IDE 4PIN)에 연결하는 커넥터는 FAN등에도 많이 연결이 됩니다.
[출처] 파워서플라이 커넥터 연결방법?|작성자 queenstorm
